실리콘 검사장비

홈 > 검사장비 > 실리콘 검사장비

Concept

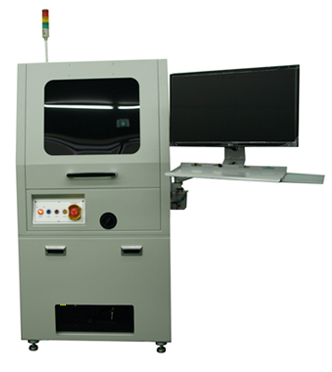

자동차 전장 부품 자동 비젼 검사기
부품에 맞는 각종 불량 검사 및 측정 가능

  • PCB 실리콘 도포 검사
  • 4방향 동시 멀티 검사로 사각지대 까지 검사
  • 인라인에 최적화 된 콤팩트한 하드웨어 디자인
  • PCB 사이즈 원터치 자동변경
  • 고분해능 카메라 장착
  • 고휘도 LED 조명 장착
  • 바코드 시스템 내장
  • GMES 프로그램
  • 사용자 편의를 고려한 Software

Flow Chart

  • 바코드 취득01
  • 실리콘도포
    무게 측정02
  • 실리콘도포03
  • 실리콘도포
    무게 측정04
  • 결과저장(Option:MES)08
  • 양불판정07
  • 실리콘 비젼 검사06
  • 실리콘 높이 측정05
  • 01샘플을 지그에 로딩후 정지상태에서 바코드 취득
  • 02실리콘 도포전 무게를 측정 ( Option)
  • 03실리콘 도포장비에서 실리콘 도포
  • 04실리콘 도포 후 무게를 측정 ( Option)
  • 05하우징내 실리콘 도포 높이측정 ( Option)
  • 06카메라 1 번 : PCB 위 실리콘 검사 / 카메라 2번 : 하우징 내 실리콘 검사
  • 07검사된 제품의 양/불을 판정 합니다.
  • 08정해진 양식으로 데이터를 송부 합니다. (Option : GMES)
  • 09검사 내용을 정해진 형식으로 PC에 데이타를 기록 합니다.

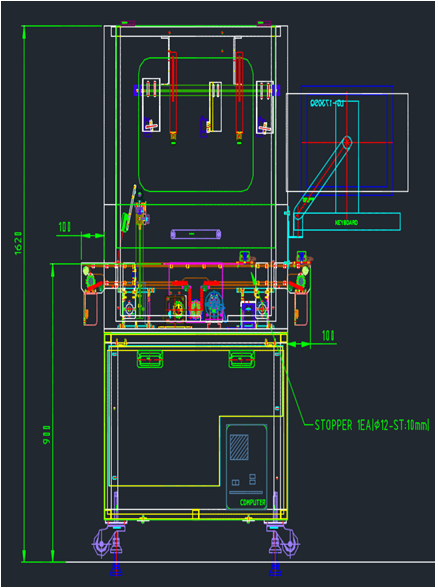

Hardware

Software

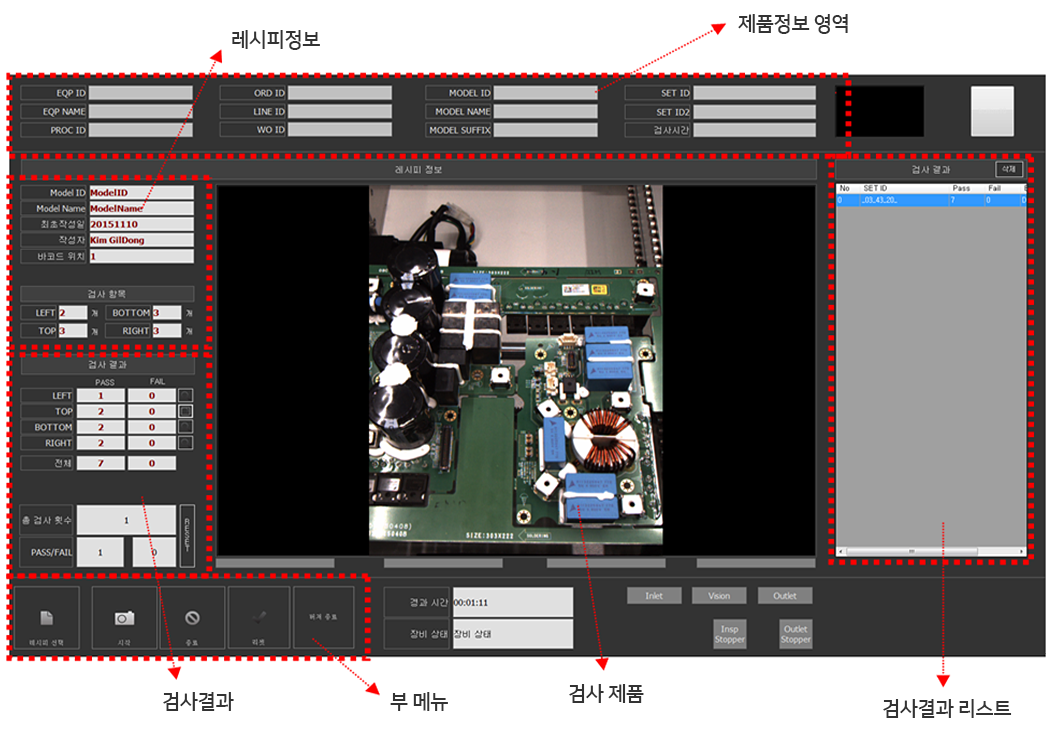

Software(예시)

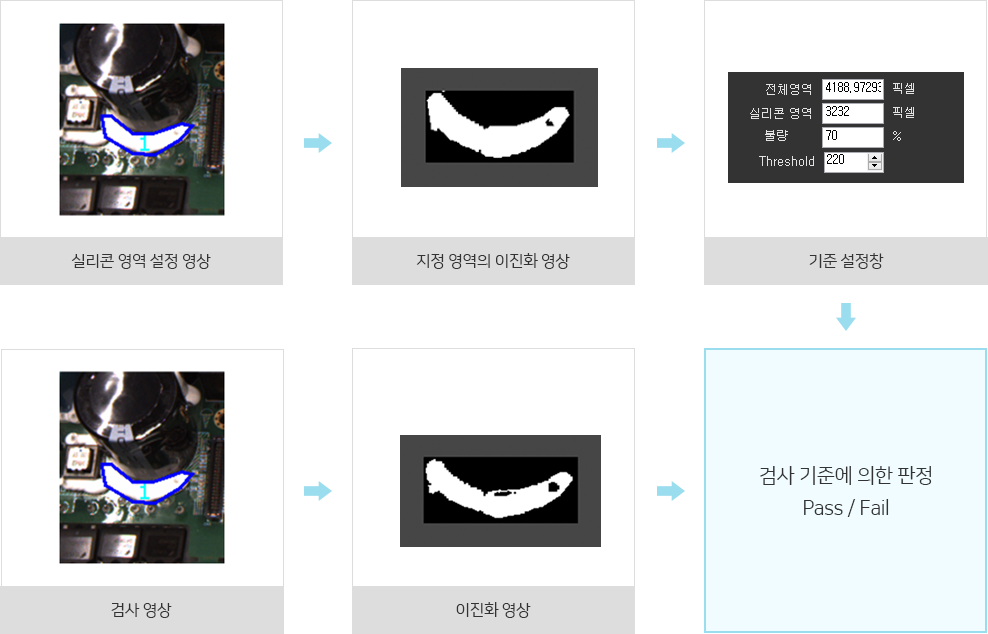

영역별 영상 처리/판정 절차

레시피 설정
